کابل RG؛ قطعه‌ای که کیفیت واقعی سیستم مداربسته را تعیین می‌کند

بسیاری از کاربران هنگام طراحی یک سیستم نظارت تصویری، زمان زیادی را صرف انتخاب دوربین، دستگاه DVR یا هارد می‌کنند؛ اما یکی از مهم‌ترین عوامل مؤثر بر کیفیت نهایی تصویر، کابل RG یا همان کابل کواکسیال است.

واقعیت این است که اگر بهترین دوربین AHD، TVI یا CVI را نیز خریداری کنید، استفاده از یک کابل بی‌کیفیت می‌تواند باعث کاهش کیفیت تصویر، ایجاد نویز، افت سیگنال، ناپایداری انتقال و حتی قطع شدن تصویر در فواصل طولانی شود. به همین دلیل، متخصصان نصب سیستم‌های حفاظتی، کابل کواکسیال را یکی از مهم‌ترین اجزای هر پروژه می‌دانند.

در این صفحه علاوه بر مشاهده محصولات، با تفاوت انواع کابل RG، مشخصات فنی، کاربرد هر مدل، عوامل مؤثر بر قیمت و نکات مهم خرید آشنا خواهید شد تا بتوانید مناسب‌ترین کابل را برای پروژه خود انتخاب کنید.

کابل RG چیست و چرا هنوز در پروژه‌های حرفه‌ای استفاده می‌شود؟

کابل RG که با نام کابل کواکسیال (Coaxial Cable) نیز شناخته می‌شود، یکی از پرکاربردترین کابل‌های انتقال سیگنال در سیستم‌های نظارت تصویری آنالوگ HD، تجهیزات مخابراتی، سیستم‌های آنتن مرکزی و برخی تجهیزات رادیویی است.

ساختار ویژه این کابل باعث می‌شود سیگنال تصویر در برابر نویزهای الکترومغناطیسی محافظت شده و با کمترین افت کیفیت به مقصد برسد.

به همین دلیل، با وجود رشد دوربین‌های تحت شبکه (IP)، کابل‌های RG همچنان در پروژه‌های مبتنی بر فناوری‌های AHD، HD-TVI، HD-CVI و CVBS کاربرد گسترده‌ای دارند.

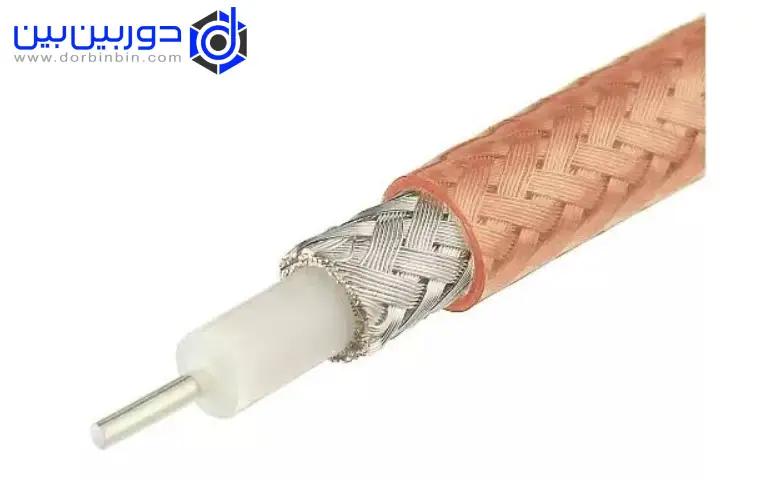

کابل RG چگونه تصویر را بدون نویز منتقل می‌کند؟

برخلاف کابل‌های معمولی، کابل کواکسیال دارای ساختاری چندلایه است که هر بخش وظیفه مشخصی بر عهده دارد.

هادی مرکزی، سیگنال تصویر را منتقل می‌کند. لایه دی‌الکتریک فاصله استاندارد بین هادی و شیلد را حفظ می‌کند. شیلد بافته‌شده یا فویلی از ورود نویزهای محیطی جلوگیری می‌کند و روکش خارجی نیز کابل را در برابر عوامل محیطی محافظت می‌کند.

همین طراحی مهندسی‌شده باعث شده کابل RG بتواند حتی در محیط‌های صنعتی و دارای نویز الکتریکی نیز انتقال تصویر پایداری ارائه دهد.

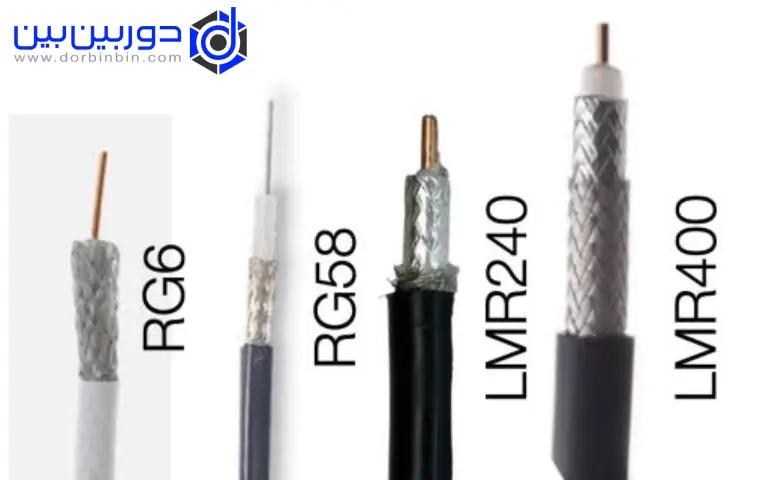

مهم‌ترین انواع کابل RG

انتخاب نوع کابل به متراژ پروژه، کیفیت مورد انتظار و نوع تجهیزات بستگی دارد.

کابل RG59

پرکاربردترین کابل در سیستم‌های دوربین مداربسته آنالوگ HD است.

این کابل تعادل مناسبی میان کیفیت انتقال تصویر، انعطاف‌پذیری، قیمت و سهولت نصب ایجاد می‌کند و برای اکثر پروژه‌های مسکونی، فروشگاهی و اداری بهترین انتخاب محسوب می‌شود.

در سیستم‌های AHD، TVI و CVI معمولاً از RG59 استفاده می‌شود.

کابل RG6

RG6 نسبت به RG59 قطر بیشتری دارد و افت سیگنال کمتری ایجاد می‌کند.

این کابل بیشتر در سیستم‌های آنتن مرکزی، تلویزیون، ماهواره و برخی پروژه‌های حفاظتی با فاصله بیشتر مورد استفاده قرار می‌گیرد.

در پروژه‌هایی که کیفیت سیگنال اهمیت بالایی دارد، RG6 می‌تواند انتخاب مناسبی باشد.

کابل RG11

RG11 ضخامت بیشتری نسبت به دو مدل قبلی دارد و برای انتقال سیگنال در فواصل بسیار طولانی طراحی شده است.

به دلیل قطر بالا، نصب آن دشوارتر است اما کمترین میزان افت سیگنال را در میان کابل‌های رایج RG ایجاد می‌کند.

این کابل بیشتر در پروژه‌های صنعتی، زیرساختی و سازمانی استفاده می‌شود.

تفاوت کابل RG59، RG6 و RG11

کابل RG تمام‌مس یا CCA؟

یکی از مهم‌ترین تفاوت‌های کابل‌های موجود در بازار، جنس مغزی آن‌هاست.

کابل‌های تمام‌مس (Pure Copper) دارای هدایت الکتریکی بهتر، افت سیگنال کمتر و طول عمر بالاتری هستند و برای پروژه‌های حرفه‌ای توصیه می‌شوند.

در مقابل، کابل‌های CCA (Copper Clad Aluminum) از هسته آلومینیومی با روکش مس ساخته شده‌اند. این کابل‌ها قیمت پایین‌تری دارند، اما در مسیرهای طولانی عملکرد ضعیف‌تری نسبت به نمونه‌های تمام‌مس ارائه می‌کنند.

اگر کیفیت تصویر و پایداری سیستم برای شما اهمیت دارد، کابل تمام‌مس انتخاب مطمئن‌تری خواهد بود.

کابل RG در چه پروژه‌هایی استفاده می‌شود؟

کاربرد کابل کواکسیال تنها به دوربین مداربسته محدود نیست.

این کابل در انتقال سیگنال تجهیزات مختلف مورد استفاده قرار می‌گیرد، از جمله:

1. سیستم‌های دوربین مداربسته AHD، TVI و CVI
2. دوربین‌های آنالوگ سنتی (CVBS)
3. سیستم‌های آنتن مرکزی
4. گیرنده‌های دیجیتال و ماهواره
5. تجهیزات رادیویی و مخابراتی
6. برخی سیستم‌های کنترل صنعتی
7. شبکه‌های انتقال ویدئو بر بستر کواکسیال

به همین دلیل، کابل RG همچنان یکی از پرمصرف‌ترین کابل‌های انتقال سیگنال در صنعت تجهیزات حفاظتی و مخابراتی محسوب می‌شود.

چرا کیفیت کابل RG مستقیماً بر کیفیت تصویر تأثیر می‌گذارد؟

کیفیت تصویر تنها به رزولوشن دوربین وابسته نیست.

در صورتی که کابل از شیلد ضعیف، مغزی بی‌کیفیت یا استاندارد ساخت نامناسب برخوردار باشد، سیگنال تصویر در طول مسیر دچار افت می‌شود و نتیجه آن می‌تواند به شکل نویز، کاهش وضوح، خطوط روی تصویر یا حتی قطع شدن ارتباط ظاهر شود.

به همین دلیل، در پروژه‌های حرفه‌ای انتخاب کابل هم‌سطح با انتخاب دوربین و دستگاه ضبط اهمیت دارد.

در بخش بعدی، مشخصات فنی کابل RG، عوامل مؤثر بر افت سیگنال، تفاوت کابل‌های شیلددار، اهمیت امپدانس ۷۵ اهم، معیارهای انتخاب کابل مناسب و نکات تخصصی خرید را به‌صورت کامل بررسی خواهیم کرد.

مشخصات فنی کابل RG؛ تفاوتی که کیفیت واقعی تصویر را مشخص می‌کند

در نگاه اول، بسیاری از کابل‌های RG موجود در بازار کاملاً مشابه به نظر می‌رسند؛ اما تفاوت در کیفیت مواد اولیه، ساختار داخلی و استاندارد تولید باعث می‌شود عملکرد آن‌ها در پروژه‌های واقعی کاملاً متفاوت باشد.

در سیستم‌های مداربسته، کیفیت کابل به همان اندازه دوربین و دستگاه ضبط اهمیت دارد. انتخاب یک کابل غیراستاندارد ممکن است باعث ایجاد نویز، افت کیفیت تصویر، کاهش برد انتقال و افزایش هزینه‌های نگهداری شود.

امپدانس ۷۵ اهم؛ استاندارد انتقال تصویر

تقریباً تمام سیستم‌های مداربسته آنالوگ HD بر پایه امپدانس 75 اهم طراحی شده‌اند.

این مقدار باعث می‌شود سیگنال تصویر با حداقل بازتاب و کمترین افت در طول کابل منتقل شود.

استفاده از کابل‌هایی با امپدانس غیراستاندارد می‌تواند باعث بروز مشکلاتی مانند:

1. افت کیفیت تصویر
2. ایجاد سایه یا Ghost Image
3. نویز در تصویر
4. ناپایداری انتقال سیگنال
5. کاهش برد انتقال

به همین دلیل هنگام خرید کابل RG باید از استاندارد بودن امپدانس آن اطمینان حاصل کرد.

جنس مغزی؛ مهم‌ترین عامل انتقال سیگنال

هادی مرکزی کابل، وظیفه انتقال سیگنال تصویر را بر عهده دارد و کیفیت آن مستقیماً بر عملکرد سیستم اثر می‌گذارد.

در کابل‌های حرفه‌ای، هادی مرکزی از مس خالص ساخته می‌شود.

مزایای این نوع کابل عبارت‌اند از:

مغزی تمام‌مس (Pure Copper)

1. افت سیگنال کمتر
2. هدایت الکتریکی بسیار بالا
3. مقاومت کمتر
4. کیفیت تصویر پایدار
5. مناسب برای متراژهای بالا
6. طول عمر بیشتر

به همین دلیل، بیشتر پروژه‌های حرفه‌ای از کابل‌های تمام‌مس استفاده می‌کنند.

مغزی CCA

در این کابل‌ها، مغزی از آلومینیوم با روکش مس ساخته شده است.

اگرچه قیمت پایین‌تری دارند، اما در فواصل طولانی افت سیگنال بیشتری ایجاد می‌کنند و برای پروژه‌هایی که کیفیت تصویر اهمیت بالایی دارد، گزینه ایده‌آلی نیستند.

شیلد؛ محافظ تصویر در برابر نویز

یکی از مهم‌ترین ویژگی‌های کابل RG، وجود شیلد یا محافظ الکترومغناطیسی است.

این لایه از ورود نویزهای محیطی به سیگنال تصویر جلوگیری می‌کند.

هرچه کیفیت شیلد بهتر باشد، احتمال ایجاد نویز در تصویر کمتر خواهد بود.

در بازار معمولاً کابل‌ها با انواع زیر عرضه می‌شوند:

1. شیلد بافته‌شده (Braided Shield)
2. شیلد فویلی (Foil Shield)
3. شیلد ترکیبی (Foil + Braided)

مدل‌های دارای شیلد ترکیبی، بیشترین میزان محافظت در برابر نویز را ارائه می‌دهند و برای محیط‌های صنعتی یا پروژه‌هایی با تداخل الکترومغناطیسی بالا مناسب‌تر هستند.

تراکم شیلد چه اهمیتی دارد؟

تعداد رشته‌های بافته‌شده در شیلد، یکی از شاخص‌های کیفیت کابل است.

کابل‌هایی با تراکم بالاتر:

1. مقاومت بیشتری در برابر نویز دارند.
2. کیفیت انتقال تصویر بهتری ارائه می‌کنند.
3. در متراژهای بالا عملکرد پایدارتری دارند.
4. برای محیط‌های صنعتی مناسب‌تر هستند.

به همین دلیل، هنگام مقایسه دو کابل با ظاهر مشابه، تراکم شیلد یکی از مهم‌ترین معیارهای انتخاب محسوب می‌شود.

روکش کابل؛ محافظت در برابر شرایط محیطی

روکش بیرونی کابل وظیفه محافظت از ساختار داخلی را بر عهده دارد.

یک روکش استاندارد باید در برابر موارد زیر مقاوم باشد:

1. نور مستقیم خورشید (UV)
2. رطوبت
3. تغییرات دمایی
4. سایش
5. خم‌شدگی
6. ترک‌خوردگی در طول زمان

در پروژه‌های فضای باز، استفاده از کابل‌هایی با روکش مقاوم در برابر اشعه UV باعث افزایش قابل توجه طول عمر کابل خواهد شد.

افت سیگنال در کابل RG به چه عواملی بستگی دارد؟

افت سیگنال پدیده‌ای طبیعی است، اما میزان آن به کیفیت کابل و شرایط پروژه بستگی دارد.

مهم‌ترین عوامل مؤثر عبارت‌اند از:

کابل RG ترکیبی؛ انتقال تصویر و برق به‌صورت هم‌زمان

در بسیاری از پروژه‌های دوربین مداربسته از کابل RG ترکیبی استفاده می‌شود.

در این کابل، علاوه بر کابل کواکسیال، دو رشته سیم برق نیز تعبیه شده است.

مزایای این ساختار عبارت‌اند از:

1. کاهش تعداد کابل‌ها
2. نصب سریع‌تر
3. نظم بیشتر در کابل‌کشی
4. کاهش هزینه اجرای پروژه
5. مناسب برای سیستم‌های AHD، TVI و CVI

به همین دلیل، کابل RG ترکیبی یکی از محبوب‌ترین گزینه‌ها در پروژه‌های نصب دوربین مداربسته است.

عوامل مؤثر بر قیمت کابل RG

قیمت کابل کواکسیال تنها به متراژ آن وابسته نیست و عوامل متعددی بر ارزش نهایی محصول تأثیر می‌گذارند.

مهم‌ترین این عوامل عبارت‌اند از:

اشتباهات رایج هنگام خرید کابل RG

یکی از رایج‌ترین اشتباهات، انتخاب کابل صرفاً بر اساس قیمت است. بسیاری از کابل‌های ارزان‌قیمت دارای مغزی CCA، شیلد کم‌تراکم یا روکش بی‌کیفیت هستند که در پروژه‌های بلندمدت باعث افت کیفیت تصویر و افزایش هزینه‌های نگهداری می‌شوند.

اشتباه دیگر، استفاده از یک نوع کابل برای تمام پروژه‌هاست. نیاز یک فروشگاه کوچک با یک کارخانه، مرکز داده یا پروژه شهری یکسان نیست و نوع کابل باید بر اساس فاصله انتقال، شرایط محیطی و کیفیت مورد انتظار انتخاب شود.

همچنین استفاده از کانکتورهای بی‌کیفیت یا نصب غیراصولی می‌تواند حتی بهترین کابل RG را نیز با افت عملکرد مواجه کند.

کابل استاندارد؛ تضمین‌کننده کیفیت واقعی سیستم

کابل RG شاید در ظاهر تنها یک مسیر انتقال سیگنال باشد، اما در عمل یکی از مهم‌ترین اجزای سیستم نظارت تصویری محسوب می‌شود.

انتخاب کابل استاندارد باعث می‌شود کیفیت واقعی دوربین حفظ شود، نویز کاهش یابد، هزینه‌های نگهداری کمتر شود و سیستم در بلندمدت عملکردی پایدار و مطمئن داشته باشد.

چگونه کابل RG مناسب پروژه خود را انتخاب کنیم؟

انتخاب کابل RG نباید صرفاً بر اساس قیمت یا نام مدل انجام شود. یک کابل مناسب باید با نوع دوربین، دستگاه ضبط، فاصله انتقال تصویر و شرایط محیطی پروژه کاملاً هماهنگ باشد. بسیاری از مشکلاتی که پس از نصب سیستم‌های مداربسته مشاهده می‌شود، مانند نویز تصویر، افت کیفیت، قطع و وصل شدن سیگنال یا کاهش برد انتقال، به دلیل انتخاب نادرست کابل است؛ نه ضعف دوربین یا دستگاه DVR.

به همین دلیل، در پروژه‌های حرفه‌ای ابتدا شرایط اجرا بررسی می‌شود و سپس نوع کابل، جنس هادی، تراکم شیلد و متراژ مناسب انتخاب می‌شود.

انتخاب کابل RG بر اساس نوع پروژه

پروژه‌های مسکونی

در خانه‌ها، ویلاها و مجتمع‌های مسکونی، معمولاً از کابل RG59 ترکیبی تمام‌مس استفاده می‌شود. این کابل علاوه بر انتقال تصویر، برق دوربین را نیز تأمین می‌کند و باعث کاهش حجم کابل‌کشی و ساده‌تر شدن فرآیند نصب می‌شود.

فروشگاه‌ها و مراکز تجاری

در فروشگاه‌ها، دفاتر اداری، بانک‌ها و مراکز خدماتی که کیفیت تصویر و پایداری سیستم اهمیت بالایی دارد، استفاده از کابل‌های RG59 با شیلد متراکم و مغزی مسی، انتقال تصویر بدون نویز را تضمین می‌کند.

در چنین پروژه‌هایی معمولاً دوربین‌ها به‌صورت ۲۴ ساعته فعال هستند؛ بنابراین کیفیت کابل نقش مستقیمی در کاهش هزینه‌های نگهداری خواهد داشت.

کارخانه‌ها و محیط‌های صنعتی

در محیط‌های صنعتی، وجود موتورهای الکتریکی، تابلوهای برق، تجهیزات جوشکاری و دستگاه‌های پرقدرت می‌تواند نویز الکترومغناطیسی شدیدی ایجاد کند.

در این شرایط، استفاده از کابل‌های دارای شیلد با تراکم بالا و مغزی تمام‌مس اهمیت ویژه‌ای دارد. همچنین اگر فاصله انتقال تصویر زیاد باشد، انتخاب کابل با افت سیگنال کمتر مانند RG11 می‌تواند عملکرد سیستم را به شکل محسوسی بهبود دهد.

پروژه‌های شهری و امنیتی

در پروژه‌های نظارت شهری، پارکینگ‌های بزرگ، مراکز صنعتی، سازمان‌های دولتی و مجموعه‌های امنیتی، کابل باید علاوه بر انتقال پایدار تصویر، در برابر رطوبت، تابش مستقیم خورشید، گردوغبار و تغییرات دمایی نیز مقاوم باشد.

در این پروژه‌ها معمولاً از کابل‌هایی با روکش مقاوم در برابر اشعه UV و استانداردهای محیطی بالاتر استفاده می‌شود تا طول عمر شبکه انتقال تصویر افزایش یابد.

آیا کابل گران‌تر همیشه انتخاب بهتری است؟

خیر.

قیمت بالاتر تنها زمانی ارزشمند است که متناسب با نیاز پروژه باشد.

برای مثال، استفاده از کابل RG11 در یک پروژه کوچک خانگی معمولاً توجیه اقتصادی ندارد؛ همان‌طور که استفاده از کابل CCA در یک پروژه صنعتی بزرگ نیز تصمیم درستی نخواهد بود.

انتخاب صحیح یعنی خرید کابلی که از نظر کیفیت، متراژ، شرایط نصب و بودجه، بهترین تعادل را برای پروژه ایجاد کند.

سوالات متداول

کابل RG59 بهتر است یا RG6؟

برای اکثر پروژه‌های دوربین مداربسته، RG59 بهترین انتخاب است؛ زیرا برای انتقال تصویر سیستم‌های AHD، TVI و CVI طراحی شده و نصب آسان‌تری دارد. RG6 بیشتر در سیستم‌های آنتن مرکزی و برخی پروژه‌های خاص استفاده می‌شود.

آیا کابل تمام‌مس واقعاً تفاوت محسوسی با CCA دارد؟

بله.

کابل‌های تمام‌مس افت سیگنال کمتری دارند، کیفیت تصویر را در فواصل طولانی بهتر حفظ می‌کنند و دوام بیشتری نسبت به کابل‌های CCA دارند. در پروژه‌های حرفه‌ای، انتخاب کابل تمام‌مس کاملاً توصیه می‌شود.

کابل RG تا چه فاصله‌ای می‌تواند تصویر را منتقل کند؟

برد انتقال به عواملی مانند نوع کابل، فناوری دوربین (AHD، TVI یا CVI)، کیفیت ساخت کابل و شرایط نصب بستگی دارد. استفاده از کابل استاندارد و تجهیزات مناسب می‌تواند انتقال تصویر را در فواصل طولانی بدون افت محسوس کیفیت امکان‌پذیر کند.

آیا کابل RG برای دوربین‌های IP نیز استفاده می‌شود؟

خیر.

دوربین‌های تحت شبکه معمولاً از کابل شبکه (Cat5e یا Cat6) استفاده می‌کنند. کابل RG مخصوص سیستم‌های آنالوگ HD و تجهیزات مبتنی بر انتقال تصویر کواکسیال است.

کابل ترکیبی بهتر است یا کابل مجزا؟

در بیشتر پروژه‌های دوربین مداربسته آنالوگ، کابل ترکیبی انتخاب مناسب‌تری است؛ زیرا انتقال تصویر و برق را به‌صورت هم‌زمان انجام می‌دهد و باعث کاهش زمان نصب، نظم بیشتر و مدیریت آسان‌تر کابل‌کشی می‌شود.

تجهیزات مرتبط با کابل RG

برای دستیابی به حداکثر کیفیت و پایداری سیستم نظارت تصویری، پیشنهاد می‌شود سایر تجهیزات این دسته را نیز بررسی کنید.

دوربین مداربسته آنالوگ

کابل RG بهترین عملکرد خود را در کنار دوربین‌های AHD، TVI و CVI ارائه می‌دهد و کیفیت واقعی تصویر را بدون افت محسوس منتقل می‌کند.

دستگاه رکوردر

رکوردر وظیفه دریافت، پردازش و ذخیره تصاویر ارسالی از طریق کابل کواکسیال را بر عهده دارد. انتخاب کابل مناسب، ارتباط پایدار بین دوربین و دستگاه ضبط را تضمین می‌کند.

کابل برق دوربین مداربسته

در پروژه‌هایی که از کابل RG غیرترکیبی استفاده می‌شود، کابل برق وظیفه تأمین انرژی دوربین را بر عهده دارد و باید متناسب با متراژ پروژه انتخاب شود.

فیش و اتصالات

کیفیت کانکتور BNC به اندازه کیفیت کابل اهمیت دارد. استفاده از کانکتورهای استاندارد، از افت سیگنال و قطعی تصویر جلوگیری می‌کند.

منبع تغذیه دوربین مداربسته

یک منبع تغذیه پایدار در کنار کابل استاندارد، عملکرد بدون اختلال سیستم را تضمین می‌کند.

باکس دوربین مداربسته

کمباکس از اتصالات کابل RG و کانکتورهای BNC در برابر رطوبت، گردوغبار و آسیب‌های محیطی محافظت می‌کند و عمر مفید کابل‌کشی را افزایش می‌دهد.

پایه دوربین مداربسته

براکت مناسب، علاوه بر استحکام نصب، از وارد شدن فشار اضافی به کابل و کانکتورها جلوگیری می‌کند.

خرید کابل RG از دوربین بین

کیفیت کابل انتقال تصویر، یکی از عوامل اصلی در عملکرد پایدار سیستم‌های نظارت تصویری است. انتخاب کابل مناسب باعث می‌شود کیفیت واقعی دوربین حفظ شود، نویز به حداقل برسد و هزینه‌های تعمیر و نگهداری در آینده کاهش یابد.

در دوربین بین مجموعه‌ای از انواع کابل‌های RG59، RG6، RG11، کابل‌های ترکیبی، تمام‌مس و CCA از برندهای معتبر عرضه شده است تا متناسب با نوع پروژه، بهترین گزینه را انتخاب کنید.

مزایای خرید از دوربین بین

1. تنوع کامل کابل‌های کواکسیال برای پروژه‌های مختلف
2. عرضه محصولات با مشخصات فنی واقعی
3. تضمین اصالت کالا
4. گارانتی معتبر شرکتی
5. قیمت‌های رقابتی و به‌روز
6. ارسال سریع به سراسر کشور
7. مشاوره تخصصی پیش از خرید

اگر درباره انتخاب بین RG59، RG6، RG11، نوع مغزی، تراکم شیلد یا متراژ مناسب پروژه خود اطمینان ندارید، کارشناسان دوربین بین آماده‌اند تا پیش از ثبت سفارش، بهترین کابل را متناسب با نوع سیستم مداربسته، شرایط نصب و بودجه شما پیشنهاد دهند.

نکته: کیفیت تصویر تنها به رزولوشن دوربین وابسته نیست؛ کابل انتقال تصویر نیز نقش تعیین‌کننده‌ای دارد. پیش از خرید، نوع دوربین، متراژ کابل‌کشی و شرایط محیط نصب را با کارشناسان دوربین بین مطرح کنید تا از انتخاب کابلی متناسب با نیاز پروژه و جلوگیری از هزینه‌های دوباره‌کاری مطمئن شوید.
