راهنمای جامع انتخاب منبع تغذیه دوربین مداربسته

مقدمه

منبع تغذیه دوربین مداربسته، همان چیزی است که تفاوت بین یک سیستم نظارتی همیشه روشن و یک مجموعه دوربین بی‌استفاده را رقم می‌زند. در این راهنما، که با هدف آموزشی و کاربردی تدوین شده، به بررسی جنبه‌های مختلف منبع تغذیه دوربین‌های مداربسته می‌پردازیم. از کاربردهای عملی آن در محیط‌های متنوع گرفته تا نکات پیشرفته انتخاب و نصب، همه چیز را با جزئیات پوشش می‌دهیم تا خوانندگان بتوانند تصمیم‌گیری آگاهانه‌ای داشته باشند. فروشگاه دوربین بین، به عنوان یکی از پیشگامان عرضه تجهیزات امنیتی در ایران، همواره بر کیفیت و نوآوری در محصولات خود تأکید دارد و این مقاله را با الهام از تجربیات واقعی مشتریانش غنی ساخته است. با مطالعه این متن، نه تنها با اصول فنی آشنا خواهید شد، بلکه راهکارهایی عملی برای بهینه‌سازی سیستم خود به دست خواهید آورد. در ادامه، به عمق این موضوع فرو می‌رویم و لایه‌های پنهان عملکرد منبع تغذیه را آشکار می‌کنیم، تا اطمینان حاصل شود که سیستم نظارتی شما نه تنها ایمن، بلکه کارآمد و آینده‌نگرانه است.

منبع تغذیه دوربین مداربسته و کاربرد آن

منبع تغذیه نقش کلیدی در تأمین انرژی پایدار برای سیستم‌های نظارتی دارد. انتخاب نوع مناسب منبع تغذیه بر اساس تعداد دوربین‌ها، فاصله کابل‌کشی، شرایط محیطی و نیاز به پشتیبان‌گیری تعیین می‌شود. در ادامه، انواع رایج منبع تغذیه به‌صورت دسته‌بندی‌شده با کاربردهای هر کدام آورده شده است.

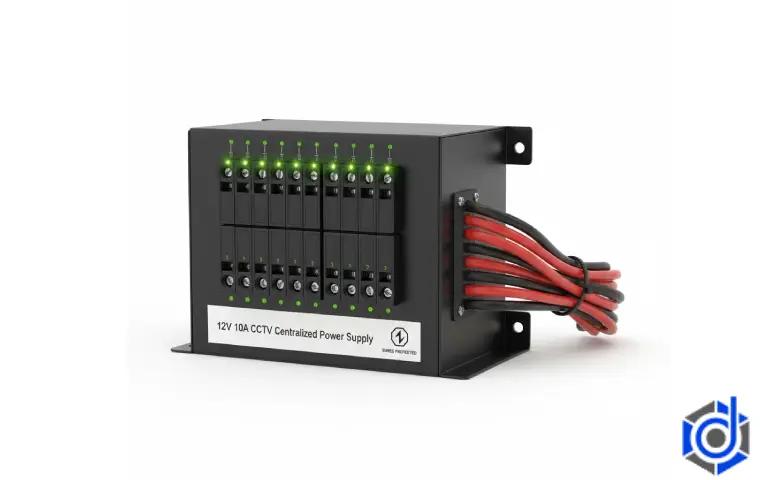

منبع تغذیه مرکزی (Centralized Power Supply)

این نوع منبع تغذیه برای پروژه‌های بزرگ طراحی شده که در آن تعداد زیادی دوربین در یک مکان نسبتاً متمرکز نصب می‌شوند. تمام دوربین‌ها از یک دستگاه مرکزی تغذیه می‌کنند که این امر مدیریت، نظارت و تعمیرات را بسیار ساده‌تر می‌کند و هزینه‌های کابل‌کشی را کاهش می‌دهد. به همین دلیل در مجتمع‌های مسکونی، کارخانه‌ها، پارکینگ‌های بزرگ و مراکز تجاری که نیاز به یک نقطه کنترل واحد دارند، گزینه‌ای ایده‌آل به شمار می‌رود.

منبع تغذیه توزیع‌شده (Distributed Power Supply)

در سیستم‌های توزیع‌شده، هر دوربین یا گروه کوچکی از دوربین‌ها منبع تغذیه اختصاصی خود را دارند. این روش برای نصب‌هایی مناسب است که دوربین‌ها در فواصل دور از یکدیگر قرار گرفته‌اند و کشیدن کابل برق طولانی مقرون‌به‌صرفه یا ممکن نیست. با این رویکرد، خرابی یک منبع تغذیه تنها بخش محدودی از سیستم را تحت تأثیر قرار می‌دهد.

منبع تغذیه PoE (Power over Ethernet)

منبع تغذیه PoE با استفاده از یک کابل شبکه هم داده و هم برق را به دوربین منتقل می‌کند و نیاز به کابل‌کشی جداگانه برق را کاملاً حذف می‌کند. این فناوری نصب را سریع، تمیز و کم‌هزینه می‌سازد و امکان مدیریت متمرکز از طریق سوئیچ‌های PoE را فراهم می‌آورد. به همین دلیل در سیستم‌های IP مدرن، دفاتر اداری، فروشگاه‌ها، رستوران‌ها و خانه‌های هوشمند که زیبایی و سادگی نصب اهمیت دارد، انتخاب اول محسوب می‌شود.

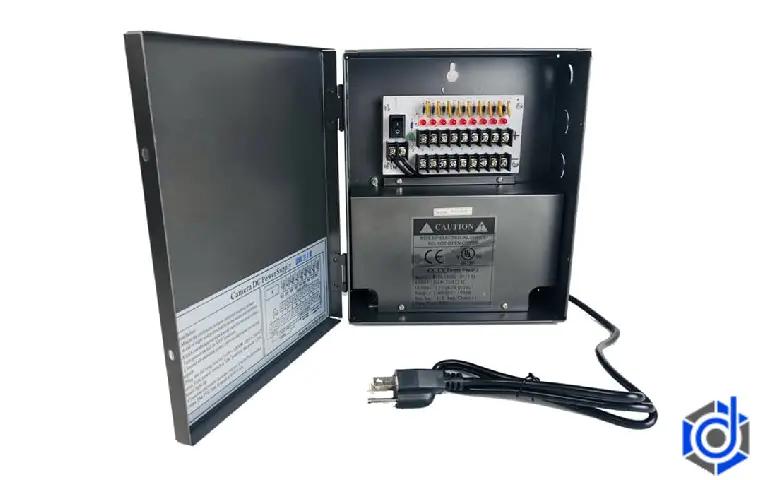

منبع تغذیه با باتری پشتیبان UPS یا باکس منبع تغذیه ضدسرقت

این نوع منبع تغذیه مجهز به باتری داخلی یا سیستم UPS است و در زمان قطع برق شهری به‌صورت خودکار وارد مدار می‌شود تا سیستم نظارتی حتی برای چند ساعت یا چند روز به کار خود ادامه دهد. وجود محفظه ضدسرقت و قفل نیز از دستکاری عمدی جلوگیری می‌کند.

انواع منبع تغذیه دوربین مداربسته

منبع تغذیه در انواع مختلفی طراحی شده تا نیازهای گوناگون سیستم‌های نظارتی را پوشش دهد. هر نوع با توجه به تعداد دوربین‌ها، مسافت کابل‌کشی، شرایط محیطی و بودجه، مزایا و محدودیت‌های خاص خود را دارد. در ادامه به رایج‌ترین انواع آن می‌پردازیم.

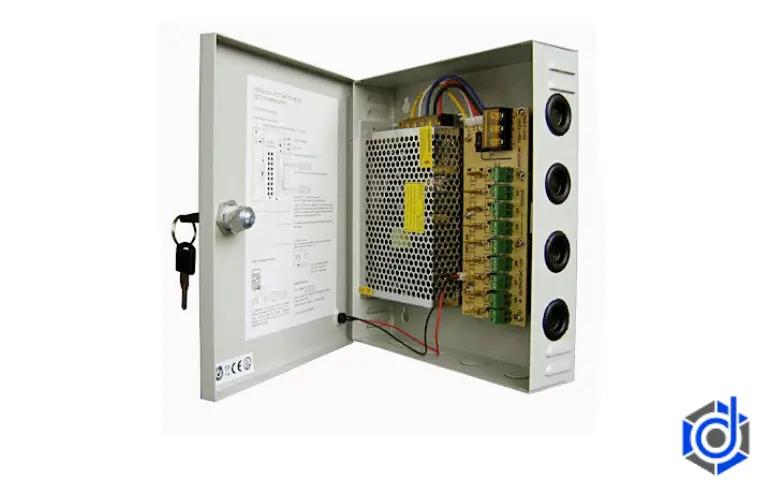

منبع تغذیه مرکزی

منبع تغذیه مرکزی، به عنوان یکی از پرکاربردترین گزینه‌ها در سیستم‌های بزرگ، امکان تأمین برق برای چندین دوربین را از یک نقطه واحد فراهم می‌کند و این ویژگی، آن را به انتخابی ایده‌آل برای پروژه‌های مقیاس‌پذیر تبدیل کرده است. در این نوع، که اغلب با خروجی ۱۲ ولت DC و آمپرهای بالا مانند ۱۰ یا ۲۰ آمپر عرضه می‌شود، جریان از طریق کابل‌های توزیع به هر دوربین می‌رسد، که این امر سیم‌کشی را ساده‌تر می‌سازد. بر خلاف تصور رایج، منبع تغذیه مرکزی نه تنها اقتصادی است، بلکه با مجهز بودن به مدارهای حفاظتی مانند فیوزهای خودکار، از آسیب‌های ناشی از اتصال کوتاه جلوگیری می‌کند.

منبع تغذیه مجزا

منبع تغذیه دوربین مداربسته به صورت مجزا، گزینه‌ای انعطاف‌پذیر برای سیستم‌های کوچک یا مواردی است که دوربین‌ها در نقاط دورافتاده قرار دارند، و هر دوربین را با یک واحد مستقل تغذیه می‌کند. این رویکرد، که اغلب با آداپتورهای ۱۲ ولت ۱ آمپر یا ۲ آمپر همراه است، ریسک قطعی کلی سیستم را کاهش می‌دهد، زیرا خرابی یک واحد بر بقیه تأثیر نمی‌گذارد. در محیط‌های مسکونی، منبع تغذیه مجزا با اندازه کوچک و نصب آسان، اجازه می‌دهد تا هر دوربین نزدیک به منبع برقی اصلی قرار گیرد، که این امر افت ولتاژ را به حداقل می‌رساند و کیفیت تصاویر را حفظ می‌کند.

کابل شبکه POE

کابل شبکه POE، که مخفف Power over Ethernet است، انقلابی در تغذیه دوربین‌های IP ایجاد کرده و امکان انتقال همزمان داده و برق از طریق یک کابل Cat۶را فراهم می‌آورد، که این امر سیم‌کشی را تا ۵۰ درصد کاهش می‌دهد. در این فناوری، سوئیچ‌های PoE با استاندارد ۸۰۲.۳af، تا ۱۵.۴ وات برای هر پورت عرضه می‌کنند، که برای دوربین‌های ۴K کافی است. کاربرد POE در شبکه‌های وایرلس هیبریدی، جایی که دسترسی به پریزهای برقی محدود است، برجسته است و نرخ خطای اتصال را به کمتر از ۱ درصد می‌رساند. مدل‌های پیشرفته، مانند PoE++ با ۶۰ وات، برای دوربین‌های حرارتی با مصرف بالا مناسب‌اند و در نظارت بر تأسیسات نفتی استفاده می‌شوند.

پشتیبان  UPS

پشتیبان UPS، یاUninterruptible Power Supply ، لایه‌ای اضافی از امنیت را به منبع تغذیه دوربین مداربسته اضافه می‌کند و در صورت قطعی برق، تا ۳۰ دقیقه یا بیشتر، سیستم را فعال نگه می‌دارد. باتری‌های لیتیوم-یون در مدل‌های جدید، با ظرفیت ۱۰۰۰ VA، زمان بک‌آپ را بر اساس مصرف کل محاسبه می‌کنند و AVR داخلی، نوسانات را صاف می‌نماید. در مراکز داده، UPS با مانیتورینگ آنلاین، هشدارهای پیشگیرانه ارسال می‌کند و استانداردهای Tier III را برآورده می‌سازد.

راهنمای نصب منبع تغذیه دوربین مداربسته

نصب صحیح منبع تغذیه، تضمین‌کننده‌ی عملکرد پایدار و طولانی‌مدت سیستم مداربسته شماست. در ادامه، مراحل نصب را به‌صورت گام‌به‌گام و با جزئیات کامل توضیح داده‌ایم تا حتی افراد بدون تجربه قبلی هم بتوانند آن را به‌راحتی انجام دهند.

مرحله ۱: انتخاب مکان مناسب برای نصب

مکان نصب منبع تغذیه باید خشک، خنک و دور از نور مستقیم خورشید باشد تا از گرم شدن بیش از حد دستگاه جلوگیری شود. بهتر است آن را در ارتفاع حداقل ۱.۵ متری از زمین و داخل باکس فلزی ضدسرقت قرار دهید تا از دستکاری یا آسیب فیزیکی در امان بماند.

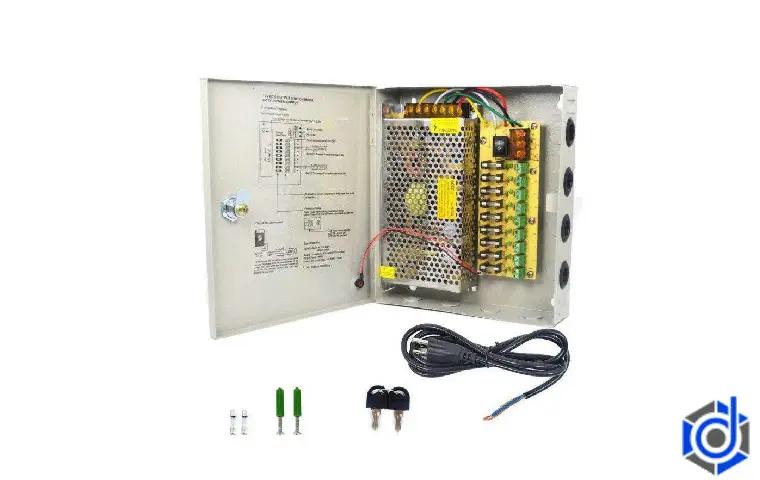

مرحله ۲: بررسی مشخصات فنی و لوازم همراه

قبل از هر کاری، ولتاژ ورودی (معمولاً ۲۲۰ ولت شهر) و خروجی (۱۲ ولت DC یا ۲۴ ولت AC) را با دفترچه راهنما تطبیق دهید. تعداد کانال‌های خروجی باید برابر یا بیشتر از تعداد دوربین‌ها باشد. لوازم همراه مانند آداپتور، فیش‌های مادگی و نری، پیچ و رول‌پلاک را چک کنید.

مرحله ۳: خاموش کردن برق اصلی و آماده‌سازی کابل‌ها

حتماً فیوز برق اصلی محل را قطع کنید و با فازمتر مطمئن شوید هیچ ولتاژی وجود ندارد. کابل برق ورودی را به طول مناسب برش دهید و سر آن را حدود ۱ سانتی‌متر لخت کنید.

مرحله ۴: اتصال کابل برق ورودی به منبع تغذیه

کابل فاز (معمولاً قهوه‌ای یا مشکی) را به ترمینال L، نول (آبی) را به ترمینال N و سیم ارت (زرد-سبز) را به ترمینال زمین منبع تغذیه دوربین مداربسته متصل کنید. پیچ‌های ترمینال را محکم ببندید تا هیچ لرزشی باعث قطع ارتباط نشود.

مرحله ۵: اتصال کابل‌های خروجی به دوربین‌ها

هر جفت سیم مثبت و منفی دوربین را به ترمینال‌های مربوطه در منبع تغذیه وصل کنید. معمولاً مثبت با رنگ قرمز و منفی با رنگ مشکی مشخص می‌شود. از نقشه سیم‌کشی که قبلاً کشیده‌اید پیروی کنید تا هیچ اشتباهی در چینش کانال‌ها رخ ندهد.

مرحله ۶: نصب باتری پشتیبان (در صورت وجود)

باتری ۱۲ ولت را داخل محفظه مخصوص قرار دهید و کابل‌های قرمز و مشکی را به ترمینال‌های باتری منبع تغذیه متصل کنید. مطمئن شوید که سوئیچ قطع و وصل باتری در حالت ON باشد. پس از اتصال، چراغ شارژ باتری باید روشن شود.

مرحله ۷: تست نهایی و راه‌اندازی سیستم

فیوز برق اصلی را دوباره وصل کنید و چراغ پاور منبع تغذیه را چک کنید. با مولتی‌متر ولتاژ خروجی هر کانال را اندازه بگیرید؛ باید دقیقاً ۱۲ ولت (یا مقدار اعلام‌شده) باشد. دوربین‌ها را یکی‌یکی روشن کنید و تصویر هر کدام را روی مانیتور بررسی کنید.

تفاوت منبع تغذیه دوربین مداربسته با آداپتور

تفاوت منبع تغذیه دوربین مداربسته با آداپتور در عمق طراحی و ظرفیت آن‌ها نهفته است؛ در حالی که آداپتور اغلب یک واحد ساده برای تبدیل ولتاژ است، منبع تغذیه با مدارهای پیچیده‌تر، حفاظت‌های پیشرفته و قابلیت توزیع جریان را ارائه می‌دهد. آداپتورها، معمولاً برای کاربردهای تک‌نقطه‌ای طراحی شده‌اند و خروجی ثابتی مانند ۱۲V/۱A دارند، اما منبع تغذیه، با سوئیچینگ‌های PFC، راندمان ۹۰ درصدی و مقاومت در برابر surgeهای تا ۲۰۰۰ ژول، برای محیط‌های حرفه‌ای مناسب‌تر است. این تمایز در پروژه‌های ۲۰۲۴، جایی که استانداردهای EN ۵۵۰۲۲ برای کاهش نویز الکتریکی الزامی است، آشکار می‌شود.

آداپتورها، با اندازه کوچک و هزینه پایین، برای سیستم‌های خانگی ایده‌آل‌اند، اما فاقد ویژگی‌هایی مانند نظارت حرارتی هستند که در منبع تغذیه، از overheating جلوگیری می‌کند. در کاربردهای صنعتی، منبع تغذیه با فیلترهای active، هارمونیک‌ها را سرکوب می‌کند، در حالی که آداپتور ممکن است باعث distortion در تصاویر شود.

برای آشنایی بیشتر با آداپتور دوربین مداربسته به مقاله زیر مراجعه کنید:

آداپتور دوربین مداربسته چیست؟ راهنمای تخصصی سیستم نظارتی

منبع تغذیه مرکزی یا آداپتور کدوم مناسبه

انتخاب بین منبع تغذیه مرکزی یا آداپتور بستگی به مقیاس و پیچیدگی سیستم دارد؛ منبع تغذیه مرکزی برای شبکه‌های بزرگ با بیش از ۱۰ دوربین، با توزیع متمرکز و هزینه کمتر در بلندمدت، برتری دارد، در حالی که آداپتور برای setups کوچک، انعطاف و سادگی ارائه می‌دهد. در منبع تغذیه مرکزی، آمپر بالا مانند ۳۰A اجازه می‌دهد تا جریان را بدون افت توزیع کرد، اما آداپتور با نصب محلی، ریسک را ایزوله می‌کند. بر اساس مقایسه‌های اخیر، منبع تغذیه مرکزی در پروژه‌های تجاری، ROI بالاتری با ۱۵ درصد صرفه‌جویی در سیم‌کشی دارد.

نکات مهم به هنگام انتخاب منبع تغذیه دوربین مداربسته

انتخاب منبع تغذیه نیازمند توجه به جزئیاتی است که اغلب نادیده گرفته می‌شوند، مانند سازگاری با استانداردهای RoHS برای مواد غیرسمی و گواهی CE برای ایمنی الکتریکی.

به گفته اسنت:

Conformité Européenne (CE) certification is a regulatory standard that verifies certain products are safe for sale and use in the European Economic Area (EEA).

ترجمه: گواهینامه Conformité Européenne (CE) یک استاندارد نظارتی است که تأیید می‌کند محصولات خاصی برای فروش و استفاده در منطقه اقتصادی اروپا (EEA) ایمن هستند.

ابتدا، ولتاژ و آمپر را بر اساس مصرف کل محاسبه کنید: برای یک دوربین ۴W، حداقل ۱A با حاشیه ۲۰ درصدی نیاز است. سپس، راندمان سوئیچینگ را بررسی کنید؛ مدل‌هایی با ۸۵ درصد یا بالاتر، حرارت کمتری تولید می‌کنند و عمر را به ۵ سال می‌رسانند. در محیط‌های مرطوب، IP rating بالای ۶۵ ضروری است و برای PoE، استاندارد ۸۰۲.۳bt را اولویت دهید.

خرید بهترین منبع تغذیه دوربین مداربسته از دوربین بین

خرید بهترین منبع تغذیه دوربین مداربسته از فروشگاه معتبر، تضمین‌کننده کیفیت و پشتیبانی است. در  لوازم جانبی دوربین مداربسته، گزینه‌های متنوعی با تست‌های کارخانه‌ای عرضه می‌شود. فروشگاه دوربین بین، با تمرکز بر محصولات اورجینال، مدل‌هایی مانند PoE ۳۰ پورت با قیمت رقابتی ارائه می‌دهد. کارشناسان آن، مشاوره رایگان برای تطبیق با سیستم شما می‌دهند و ارسال سریع، نصب را تسهیل می‌کند. این خرید، نه تنها فنی، بلکه سرمایه‌گذاری ایمن است.

نتیجه‌گیری

در پایان این راهنما، به‌وضوح مشخص شد که انتخاب درست منبع تغذیه دوربین مداربسته، تضمین‌کننده‌ی عملکرد بی‌وقفه و امنیت پایدار شماست. با به‌کارگیری نکات کلیدی مطرح‌شده، نه‌تنها از خاموشی‌های ناگهانی و خسارت‌های احتمالی جلوگیری می‌کنید، بلکه سیستمی حرفه‌ای و قابل اعتماد خواهید داشت که در هر لحظه، آرامش خاطر را برایتان به ارمغان می‌آورد.

فروشگاه دوربین بین، با سال‌ها تجربه و تعهد بی‌چون‌وچرا به کیفیت، آماده است تا همراه مطمئن شما در این مسیر باشد. کافی‌ست یک قدم به سمت ما بردارید و از مجموعه‌ای کامل از منابع تغذیه مرغوب، مشاوره تخصصی رایگان و خدمات پس از فروش مطمئن بهره‌مند شوید. امنیت شما، اولویت ماست.
